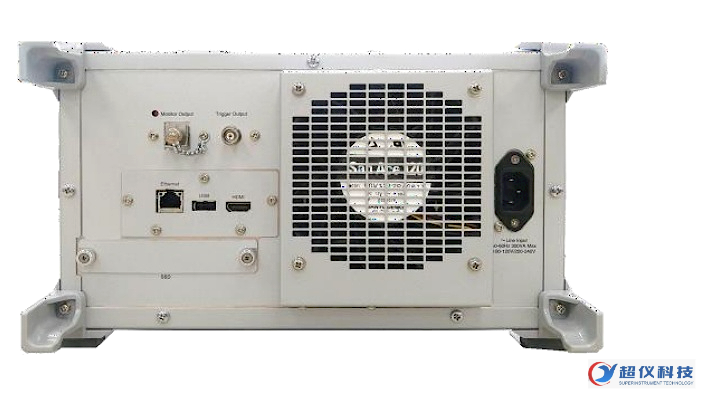

安立MW90010B1

MW90010B Anritsu 安立 相干光时域反射仪

相干检测技术捕获波形数据,包括故障位置、电缆损耗、弯曲损耗、光纤长度等,用于海底电缆的详细评估。其卓越的基本性能,如测量时间和动态范围,可以通过相距80公里或以上的光放大器中继器准确测量海底电缆。

此外,将波长精度为±0.05 nm的内置可调谐光源设置为1527.60 nm至1567.13 nm的波长范围,支持DWDM海底电缆的测量。

  • Wavelength Range
    1527.60 nm to 1567.13 nm, 50 GHz step
  • Wavelength Accuracy
    ±0.05 nm
  • Loading Light
    Available (probe light ±1ch)
  • Output Power
    0to +13 dBm
  • PW
    3, 10, 30, 60, 100 µs
  • Dynamic Range
    >18 dB typ. (standard value >17 dB) ((PW = 10 µs, Ps = –57 dBm, ASE –20 dBm/nm, 25°C)
  • Dead Zone
    0.5 km
  • Distance Range
    100 km, 500 to 2000 km(500 km step) 12,500 to 20,000 km (option)
  • Distance Accuracy
    ±10 m ±0.5 x 10-6 x measurement value (m)
  • Average
    28 to 24
  • Display
    8.4” touch screen (XGA (1024 x 768))
  • Size, Weight
    320(W) x 177(H) x 451(D) mm, ≤10 kg
  • Warm-up Time
    2 minutes
  • Operation System
    Windows 10 IoT Enterprise LTSC 2019
  • User Interface
    USB 2.0 x 3, HDMI x 1, 10/100/1000M Ethernet x 1
  • Internal Memory
    350 GB
