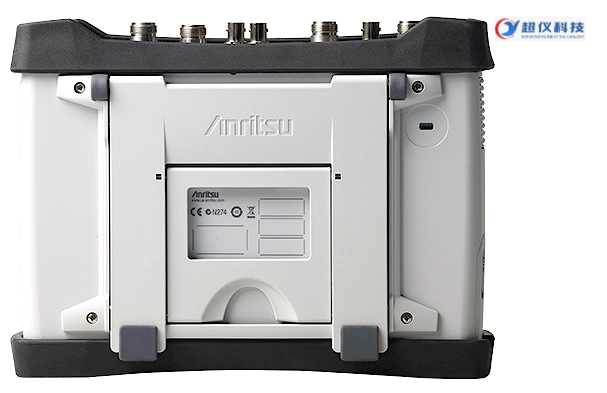

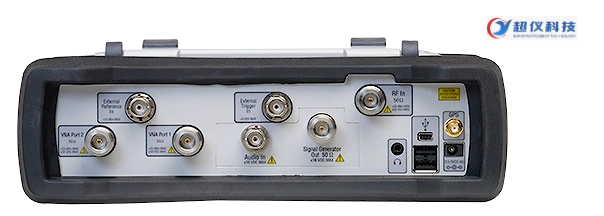

S412E Anritsu 安立LMR Master™陆地移动无线电调制分析仪
LMR Master的主机主要配备了矢量网络分析仪和频谱分析仪,并且频谱分析仪添加了分析和测试窄带调频信号的功能,该功能包括RSSI地图覆盖、发射机的SINAD和THD测试。数字集群通信的可选功能项包括对下列信号的分析:P25 (TIA-102.CAAA-C), P25 Phase 2 (TIA-102.CCAA) , ETSI DMR Tier 2 (MotoTRBO™), ETSI TETRA, NXDN™, dPMR 和 PTC。GPS接收机选件使得对模拟和数字LMR系统进行地图覆盖测试(室内采用触摸屏标记打点,室外采用GPS标记打点)成为可能。LMR也提供了用于公共安全系统的FDD & TDD LTE信号空口分析的选件,和对用于站点间会出系统分析的WiMAX信号(固定 IEEE 802.16d 和移动 IEEE 802.16e)的分析选件;同时,LMR Master还可配备瀑布图记录仪、干扰分析仪(可支持MA2700A)、可编程的信道扫描仪、外置高精度射频功率计(同时包括终端式及通过式功率探头)、电缆距离域分析和矢量电压表功能选件。
频率范围为 500 MHz 到 1600 MHz 的高性能电缆矢量网络分析仪可用于扫描电缆与天线系统。 为了强化塔顶放大镜,可选用内置Bias Tee。矢量网络分析仪和频谱分析仪都可选择扩展,范围最高可达 6GHz。
S412E 的矢量网络分析仪具有优异的动态范围 (> 100 dB),可用于查看和调节重要射频设备的射频性能,其中包括滤波器、双工器、发射器合路器、接收器多重偶合器以及塔顶放大器。 S412E 具有快速的 850 微秒/点扫描速度,可以迅速显示和更新矢量网络分析仪测定(无论是频率还是时域)。
LMR Master 集高性能矢量网络分析仪与全功能频谱分析仪于一体。 该产品低至 -152 dBm 的 DANL (RBW = 10 Hz, Atten = 0 dB, f < 2.4 GHz) 使其能够轻松捕捉到干扰 LMR 系统正常运行的低电平信号。 频谱分析仪可通过选件 6 将覆盖扩展至 6 GHz。 LMR Master S412E 标配有业内领先的低相位噪声(< -110 dBc/Hz,典型偏移为 10 kHz),可以对 NBFM、P25、NXDN和DMR发射波罩进行精确测量。使用外部传感器,高精准度功率计选件能够提供真有效值测量。信道化功率测量可采用内部功率计来完成,信道扫描仪选件为用户提供了一种便捷的扫描方式,可扫描信道数高达 20 条。
特征:
- 带有覆盖地图功能的LMR信号分析仪: P25, P25 Phase 2, DMR (MotoTRBO™), TETRA, NXDN, dPMR, PTC, NBFM, FDD & TDD LTE
- 宽带信号分析仪: LTE, WiMAX
- Interference Analyzer with Interference Mapping and support for MA2700A Handheld Interference Hunter
- 频谱分析仪: 9 kHz – 1.6 GHz,增加选件后可到 6 GHz
- 电缆和天馈线分析仪: 500 kHz – 1.6 GHz, 增加选件后可到 6 GHz
- 回波损耗,VSWR,插入损耗,S11 / S21,DTF
- PIM Hunting
- 内部功率计,需选择外部功率探头
- 手持式,电池供电
- 重量小于7.6英镑(包括电池)
- 采用经过现场验证的、坚固耐用的安立第九代硬件平台
- 强光下可见的彩色触摸显示屏
- 优异的抗射频干扰能力
- 通过以太网进行远程控制
- 标准三年保修(电池一年保修)
应用:
- 对P25 Phase 1, P25 Phase 2 (TDMA), NXDN™, ETSI DMR, MotoTRBO™, ETSI TETRA, dPMR和 US PTC信号进行现场分析和地图覆盖测试,这些信号主要用于以下领域:用于公共安全的移动或塔式射频系统、政府、商业、铁路、站点间回程系统及关键基础设施
- GSM/GPRS/EDGE and FDD & TDD LTE Measurement Options
- 频谱分析和干扰分析测试 - 业界最佳的动态范围,本底噪声和三阶截止点指标在测试时甚至允许低电平信号可出现在强射频源附件
- 对电缆、天线和连接器以850微秒/点的扫描速度进行快速的矢量网络分析和距离域测试,可对反射和传输信号以对数幅度、VSWR、相位、群延迟、史密斯圆图、阻抗的实部和虚部的形式进行测量和记录/文档保存
- 采用频域反射进行故障点定位测量
- 回波损耗测量时仪表具备42dB的方向性,插入损耗测量时仪表具备大于100dB的动态范围
- 占用带宽和频谱分析仪发射模板可允许瞬时的一致性测试
- 窄带调频分析具有自动扫描功能,该功能可识别未知发射机的频率、RSSI的室内和室外地图覆盖、和发射机的SINAD
- 连续波和调制信号的的射频功率测量
- 支持室内和室外模拟和数字射频系统的地图覆盖测试 -测量过程中无需电脑!对测量数据的后处理可使用KML™和CSV格式
