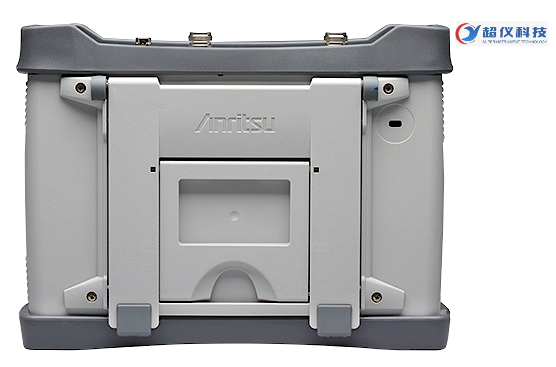

S820E Anritsu 安立 Microwave Site Master™ 手持式电缆与天馈分析仪

S820E Microwave Site Master 系列手持式电缆与天馈分析仪在紧凑的手持式封装中提供台式微波性能，可提供矢量网络分析仪（VNA）和矢量电压计（VVM）选项。允许用户在任何时候轻松扩展S820E的多功能性。Microwave Site Master S820E 系列的可选频率范围为1 MHz 到8、14、20、30和40GHz。
VNA模式提供了双端口双向扫描，4个S参数同时测量功能及用户可配置的四窗口显示功能。生成兼容行业标准格式的S2P文件(3种类型的S2P文件可选)。
VVM模式具备A/B和B/A比值功能，使S820E可作为简易替换取代旧的矢量电压表。 VVM模式还支持反射/传输直接测量。矢量误差校准可应用在反射或传输测量，它为DUT提供了绝对测量数据，并补偿任何一个可能需要直接连接到DUT的电缆、适配器或固定装置。多种测量显示模式可供选择，方便与其他常见的测量类型的比较，便利的表显示可同步测量多达12个DUT和1个引用，对于多阵列天线系统调优非常适用。

凭借动态范围为 110 dB 时高达 40 GHz 的频率，S820E 的性能甚至超越了上一代台式 VNA。 标准配置现代连接选项（USB、以太网）和全遥控功能。S820E 取代了先前的 S810D/S820D 微波电缆与天线分析仪，并且提供的功能多于之前型号。

标准单端口测量功能包括：

• 回波损耗
• VSWR
• 电缆损耗
• 史密斯圆图
• 相位
• 故障点定位回波损耗
• 故障点定位 VSWR
• 高精度射频功率（需 USB 传感器）

标准双端口测量功能包括：

• 双端口传输测量
• 双端口传输测量（需外部传感器）
• 双端口扫频电缆损耗（需外部传感器）

可选的矢量网络分析仪的功能包括：

• 双端口全向扫描，不需要翻转DUT来进行 S12和S22测量
• 同时测量2端口设备的4个S参数
• 用户可配置的画面，可以显示1、2、3或4个曲线，可任意组合曲线重叠显示
• 图表类型的多种选择,包括实部阻抗和虚部阻抗
• IFBW选择从10 Hz至100 kHz 用1/2/5步进
• 保存为S2P文件(3种格式),测量文件(.svna),屏幕图像(png)、CSV和TXT文件
• 参考面扩展(双端口)功能可以补偿端口损耗
• 用户可定义任意数据点,不限于固定的选择
• 插值(用户可选择开/关)减少重新校正的需求
• 每个曲线都有单独的平滑功能和单独的标记

可选的矢量电压表功能包括：

• 矢量误差校准反射和传输用于设备的绝对测量
• A/B 或 B/A 比值功能，可简易替换传统矢量电压表。
• 可变的 IFBW 设置：从 10 Hz — 100 kHz 以优化性能
• 灵活的测量格式包括：
   – LogMag & Phase
   – LinMag & Phase
   – SWR
   – 阻抗
• 表显示提供对12个设备+ 1个引用的同时测量
• 多种文件保存格式如测量 (.vvm)、CSV (.csv)、 文本 (.txt)或图像 (.png)

特征：

• S820E 频率范围： 1 MHz 到 8、14、20、30 或 40 GHz
• New VNA模式(选件)提供双向双端口4个S参数测量功能
• New VVM模式(选件)具备标准的A/B和B/A比值功能
• 动态范围为 110 dB 时，从 20 MHz 到 40 GHz
• 快速现场测量时为 550 μs/数据点
• 高级和经典模式 GUI（即 S810D/S820D）
• 支持同轴和波导测量
• 单端口测量： 回损，VSWR，电缆损耗，故障点定位，史密斯圆图，单端口相位
• 双端口测量： 传输测量和扫频电缆损耗
• 使用外部功率传感器进行的高精度功率计测量

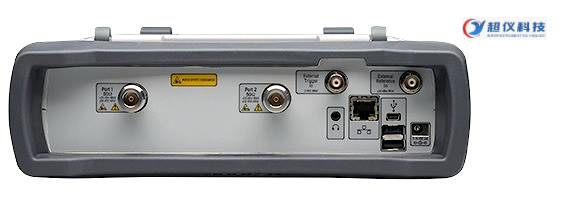

• USB/以太网连接，全遥控功能
• 直观菜单式 8.4 英寸触摸屏，带日光下/夜间可视模式
• 经过现场验证的设计： 符合爆炸性环境 MIL-PRF-28800F Section 4.5.6.3 标准
• Supported by Multiwave Smart Aligner Android application
• 标准三年保修(电池一年保修)
• 可选双端口 VNA 和矢量电压表测量（通过软件升级在2015年可供使用）
